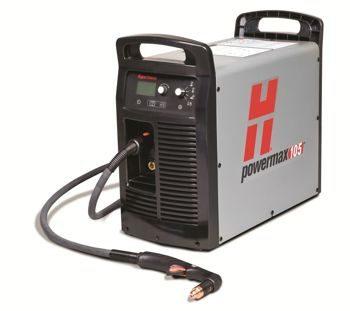

Powermax105® - позволяет отлично справляться с сложными заданиями промышленной резки и строжки металла. Система Powermax105 обеспечивает превосходные возможности резки листов металла толщиной до 32 мм. Кроме того, в конструкции системы воплощены новейшие технологические разработки, такие как технология Smart Sense™, которая позволяет автоматически регулировать давление газа. Система комплектуется резаками Duramax семи различных исполнений. Благодаря этому систему можно использовать в широком диапазоне работ по ручной резке, автоматизированной резке в портативном варианте, резке с использованием координатного стола и роботизированной резке и строжке.
Производительность | Толщина металла, | Скорость резки, мм/мин |
---|---|---|
Качественная | 32 38 |
500 250 |
Предельная | 50 | 125 |
Технические характеристики
Параметр | Значение |
Значения входного напряжения, В | 230-400 (3~400) 400 (3~400) |
Входной ток при 16,8 кВт , А | 50/29 (230-400 В) 28 (400 В) |
Выходной ток , А | 30-105 |
Номинальное выходное напряжение, В | 160 |
Рабочий цикл при 40 °C , В | 70 % при 105 А -230 (230-400 В) 80% при 105 А -400 (230-400 В) 100% при 94 А -400 (230-400 В) 100% при 88 А -230 (230-400 В) 80% при 105 А -400 (400 В) 100% при 94 А -400 (400 В) |
Напряжение холостого хода, В | 292 |
Габариты с ручками (ДхШхВ), мм | 592х274х508 |
Масса с резаком 7,6 м, кг | 45 |
Источник газа | чистый, сухой, обезжиренный воздух или азот |
Рекомендуемая скорость потока и давление газа на входе | Резка: 217 л/мин при 5,9 бар Строжка: 227 л/мин при 4,8 бар |
Длина входящего силового кабеля , м | 3 |
Тип источника тока | инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
Технологическая карта резки
Материал | Толщина, мм | Ток, А | Максимальная скорость резки*, мм/мин |
---|---|---|---|
Низкоуглеродистая сталь | 3 6 12 20 25 32 |
45 105 105 105 105 105 |
6 150 6 360 2 580 1 180 780 500 |
Нержавеющая сталь | 6 12 20 25 |
105 105 105 105 |
7 500 2 330 990 660 |
Алюминий | 6 12 20 25 |
105 105 105 105 |
8 330 3 070 1 470 970 |
Области применения
-
Ручная резка
-
Строжка
-
Автоматизированная резка (резка на координатном столе, системы резки по направляющим, системы для резки труб, роботизированные системы)
Плазматроны (резаки) для контактной резки:
1.Резаки Duramax - Ручной - 15°
Длина кабеля: 15.2 M (50'), 7.6 M (25'), 22.8 M (75')
2.Резаки Duramax - Ручной - 75°
Длина кабеля: 15.2 M (50'), 7.6 M (25'), 22.8 M (75')
Плазматроны для механизированной резки
1. Резаки Duramax - Mini механизированные - 180°
Длина кабеля: 4.5 M (15'), 7.6 M (25'), 10.7 M (35'), 15.2 M (50')
2. Резаки Duramax - Mеханизированный - 180°
Длина кабеля: 7.6 M (25'), 10.7 M (35'), 15.2 M (50'), 22.8 M (75'), 4.5 M (15')
Плазматроны для роботизированной резки
1. Duramax - роботизированные - 45°
Длина кабеля: 7.6 M (25')
2. Duramax - роботизированные - 90°
Длина кабеля: 7.6 M (25')
3. Duramax - роботизированные - 180°
Длина кабеля: 7.6 M (25')
1.Резаки Duramax - Ручной - 15°
Длина кабеля: 15.2 M (50'), 7.6 M (25'), 22.8 M (75')
2.Резаки Duramax - Ручной - 75°
Длина кабеля: 15.2 M (50'), 7.6 M (25'), 22.8 M (75')
Плазматроны для механизированной резки
1. Резаки Duramax - Mini механизированные - 180°
Длина кабеля: 4.5 M (15'), 7.6 M (25'), 10.7 M (35'), 15.2 M (50')
2. Резаки Duramax - Mеханизированный - 180°
Длина кабеля: 7.6 M (25'), 10.7 M (35'), 15.2 M (50'), 22.8 M (75'), 4.5 M (15')
Плазматроны для роботизированной резки
1. Duramax - роботизированные - 45°
Длина кабеля: 7.6 M (25')
2. Duramax - роботизированные - 90°
Длина кабеля: 7.6 M (25')
3. Duramax - роботизированные - 180°
Длина кабеля: 7.6 M (25')
Характеристики
Основные | |
---|---|
Производитель | Hypertherm |
Страна производитель | США |
Гарантийный срок | 12 мес |
Тип плазменного сваривания | Ручной |
Информация для заказа
- Цена: от 3 411 000 ₸
