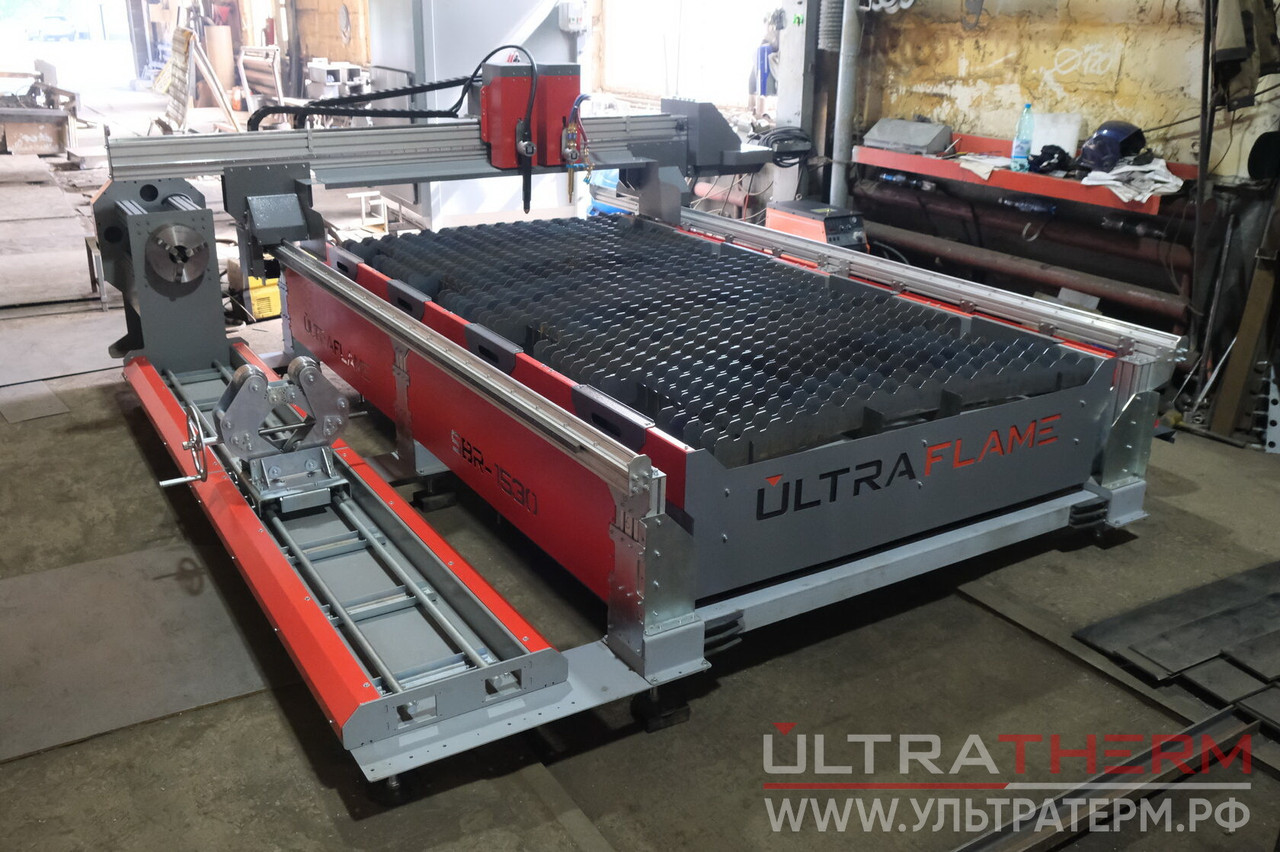

Станок плазменной резки металл с ЧПУ серии ULTRAFLAME (1500х3000, 1500х6000, 2000х3000,2000х6000)
от 7 057 380 ₸
- Под заказ
Отправка с 30 мая 2025- +7 (777) 000-44-33Отдел продаж
- +7 (777) 047-05-05Отдел продаж
ОБЛЕГЧЕННАЯ КОНСТРУКЦИЯ РАМЫ И ПОРТАЛА СТАНКА
ПОРТАЛ СТАНКА
Портал машины серии «ULTRAFLAME» изготовлен на основе высокоточного алюминиевого профиля. Расположенные на портале механизмы (передачи, двигатели) надежно скрыты защитными стальными коробами, которые предотвращают осаждение пыли и повреждение узлов, возникающих в процессе эксплуатации оборудования. Механизм передачи по оси Y и суппорт, перемещающий резак по оси Z, установлены на портальной конструкции. В машинах с комплектацией под плазму и газ второй суппорт располагается на портале рядом с первым.
Для качественной укладки электрических проводов при перемещении портала по заданным координатам, предусмотрены защитные рукава. Они размещены в гибких кабель-каналах портальной машины термической резки.
Перемещение портала осуществляется посредством клавиатуры контроллера, установленного на самом портале.
| Ширина обрабатываемого листа, мм | 1500, 2000 |
| Длина обрабатываемого листа, мм | 3000, 6000 |
| Толщина резки металла, мм | зависит от источника плазмы |
| Точность воспроизведения заданного контура, мм | ± 0,05 |
| Точность позиционирования резака | 1 класс точности |
| Система питания | 220В, 50 Гц |
РАЗБОРНАЯ РАМА СТАНКА
Рама станка термической резки «ULTRAFLAME» изготовлена из конструкционного профиля, прямолинейных профильных труб и множества гнутых элементов, что придает жесткость конструкции и исключает вибрации. На анодированном алюминиевом профиле надежно закреплены цилиндрические рельсовые направляющие и зубчатая рейка.
Рама разборная и благодаря этому монтаж не требует специальных навыков, так как нет необходимости в анкерном креплении. Станок устанавливается практически на любую поверхность в цехе и выставляется в уровень регулировкой ножек.
РАСКРОЕЧНЫЙ СТОЛ СТАНКА
Раскроечный стол имеет модульную конструкцию с раздельной системой вентиляции. Стол собирается из наборных, соединяемых между собой секций, длиной по 1500мм (например: станок длиной 3000 мм имеет 2 секции стола, станок длиной 6000 мм имеет 4 секции стола и т. д.).
«Жертвенные» ребра установлены по дуге для минимизации повреждения при резке металла. Сверху по бокам стола сделаны специальные карманы под струбцины для удобства укладки листового металла.
Грузоподъемность одной секции координатного стола длиной 1500 мм составляет 2500 кг.
АВТОМАТИЧЕСКАЯ СИСТЕМА РЕГУЛИРОВКИ ВЫСОТЫ РЕЗАКА (ТНС)
Автоматическая система регулировки высоты резака (torch height control - THC) собственной разработки и изготовления предприятия «СПИКОМЭНЕРГО» в базовой комплектации позволяет вырезать детали с высоким качеством кромки, сохраняя неизменным расстояние между листом металла и соплом.
Автоматическое регулирование высоты резака предотвращает поломку резаков, увеличивает срок службы сменных частей плазмотрона, полностью автоматизирует процесс резки, делает возможным работу на высоких скоростях на неровных поверхностях.
ТЕРМИНАЛ ЧПУ НА ПОРТАЛЕ МАШИНЫ
Для удобства в работе оператора терминал ЧПУ смонтирован на портале станка.
Установлен фирменный промышленный контроллер с ЧПУ «SPM-7» (опционально «SPM-10») с программным обеспечением «U-CUT». Интерфейс контроллера полностью русифицирован.
Цветной экран LCD 7", передача данных в машину осуществляется при помощи флеш-карты через USB-разъем, встроенная память контроллера 256Mb, большая встроенная библиотека деталей. Смонтировано в одном корпусе со степенью защиты IP54.
Гарантийный срок на оборудование составляет 12 месяцев с момента подписания акта приема-передачи.
Настоящая гарантия не распространяется на:
- оборудование, подвергшееся переделке, неправильно эксплуатировавшееся, небрежно содержавшееся или пострадавшее в результате аварии;
- оборудование, содержащее детали, поставленные не ПРОДАВЦОМ;
- оборудование, вышедшее из строя вследствие износа по истечении нормального срока эксплуатации;
- оборудование, отремонтированное или замененное силами персонала, не уполномоченного ПРОДАВЦОМ на выполнение этих работ, с отклонениями от установленных правил ремонта, повлекшими за собой ухудшение работоспособности оборудования.| Основные | |
|---|---|
| Производитель | Ультратерм |
| Страна производитель | Россия |
| Гарантийный срок | 12 мес |
